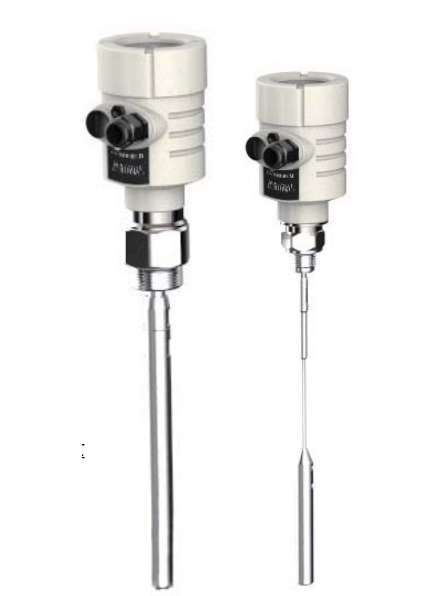

KN-DB600C导波雷达物位计
- 产品描述：KN-DB600C导波雷达物位计
产品介绍
测量原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行；运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离，探头发出高频脉冲并沿缆绳传播，当脉冲遇
到物料表面时反射回来被仪表内的接收器接受，并将时间信号转化为物位信号。
输入
反射的脉冲信号沿缆绳传递至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别，距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
产品简介：
|
KN-DB600C系列导波雷达物位仪表 |
|
|
|
|
类别 |
KN-DB601 |
KN-DB602 |
KN-DB603 |
|
应用 |
液体、固体小颗粒及粉体 |
液体、固体小颗粒及粉体 |
液体 |
|
测量范围 |
20米（可扩展至30米） |
6米 |
6米 |
|
过程连接 |
螺纹、法兰 |
螺纹、法兰 |
螺纹、法兰 |
|
过程温度 |
-20-220℃ |
-20-220℃ |
-20-220℃ |
|
过程压力 |
-1.0-40bar |
-1.0-40bar |
-1.0-60bar |
|
精度 |
< 0.1% |
< 0.1% |
< 0.1% |
|
分辨率 |
1mm |
1mm |
1mm |
|
重复性 |
±3mm |
±3mm |
±3mm |
|
频率范围 |
100MHZ-1.8GHZ |
100MHZ-1.8GHZ |
100MHZ-1.8GHZ |
|
防爆防护等级 |
Exd II BT4/IP68 |
Exd II BT4/IP68 |
Exd II BT4/IP68 |
|
信号输出 |
4…20mA/HART(两线) |
4…20mA/HART(两线) |
4…20mA/HART(两线) |
|
测量范围
说明： H----测量范围 L----空罐距离 B----顶部盲区 E----探头到罐壁的最小距离 顶部盲区是指物料最高料面与测量参考点之间的最小距离。 底部盲区是指缆绳最底部附近无法精确测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离。 注意： 只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。 |
